Quelques informations sur la cellule de chargement de tension

Avec le développement de la technologie, les produits industriels se développent progressivement. La cellule de charge de tension est également progressivement appliquée dans divers champs. Ensuite, nous introduirons principalement quelle est la cellule de charge de tension, le principe de mesure et la sélection de type de la cellule de charge de tension.

1. L'introduction d'une cellule de charge de tension

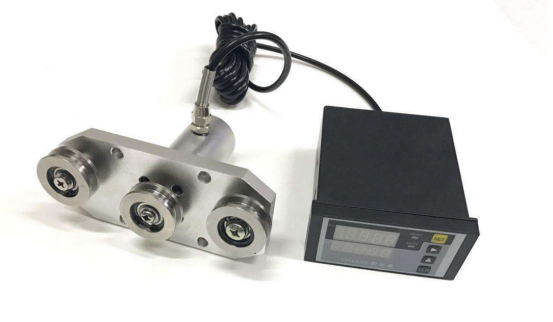

La tension chargeur fait référence au capteur qui recueille le signal de tension. Il s'agit d'un instrument utilisé pour mesurer la valeur de tension de la bobine pendant le processus de contrôle de la tension. Lorsque la pression externe est appliquée, la résistance de la jauge de déformation changera également et la valeur de la modification sera proportionnelle à l'ampleur de la tension appliquée. Le micro-déplacement provoque le déplacement du ressort des feuilles à travers une force externe, puis la tension est détectée par le transformateur différentiel. Étant donné que le déplacement du ressort des feuilles est extrêmement petit, environ +200 μm, il est appelé détecteur de tension micro de déplacement.

2. Principe de mesure de la cellule de charge de tension

La cellule de charge de tension est placée sous le support des deux côtés du rouleau de guidage papier, puis il est connecté à l'amplificateur de signal à travers la boîte de jonction pour mesurer la tension horizontale.

FR = TX (COSβ -COSA)

FV = TX (SINA -SINβ) + FR

La cellule de charge de traction mesure le FR pour calculer la valeur de tension du web papier. La cellule de charge de tension est faite d'un matériau rigide spécial. Les bobines primaires et secondaires de la cellule de charge de tension passent correctement à travers 4 trous du capteur. La bobine primaire est une bobine d'excitation et la bobine secondaire est une bobine d'induction. Normalement, la bobine secondaire n'a pas de tension induite. Lorsque la tension horizontale t agit sur la cellule de charge, la bobine secondaire induit une tension correspondante. La direction de la tension change et la polarité de la tension générée par la bobine secondaire change également.

Dans la ligne de production de la machine en papier, le papier se dilate et rétrécira à l'endroit où la colle est appliquée et le contrôle de la tension est nécessaire pour éliminer l'influence de la colle. Lors de la section de séchage et de colle sur la colle, la colle et les sections post-séchage, la section post-séchage et le calendrier, l'ondulation Web se produit souvent. Pendant ce temps, une rupture de papier se produit et un contrôle de tension est nécessaire.

3. Type Sélection de la cellule de charge de tension

1) Sélectionnez la cellule de charge de tension raisonnablement en fonction de l'objectif de mesure spécifique, de l'objet de mesure et de l'environnement de mesure

Types

Par exemple, la taille de la plage de mesure, l'exigence de volume de la position mesurée, la méthode de mesure est en contact ou sans contact, la méthode d'extraction du signal, mesure câblée ou non câblée, domestique ou importée ou développée en fonction de circonstances spéciales . Après avoir déterminé le type de cellule de charge de tension à utiliser, considérez ses spécifications de performance spécifiques.

Sensitivité

En général, dans la plage linéaire de la cellule de charge de tension, il est souhaitable que plus la sensibilité est élevée, mieux c'est. Parce que ce n'est que lorsque la sensibilité est élevée, la valeur du signal de sortie correspondant à la variation mesurée est relativement importante, ce qui est bénéfique pour le traitement du signal.

Cependant, plus la sensibilité est élevée, plus le bruit externe n'est pas lié à la mesure est facilement mélangé. Il sera amplifié par l'amplificateur de tension, ce qui affecte la précision de mesure. Par conséquent, il faut que la cellule de charge de tension elle-même ait un rapport signal / bruit élevé et minimiser les signaux d'interférence introduits de l'extérieur.

En même temps, la sensibilité est directionnelle. Lorsque la cible mesurée est un seul vecteur et que sa directionnalité est très élevée, la cellule de charge de tension avec moins de sensibilité de direction doit être sélectionnée. Inversement, si la cible mesurée est un vecteur multidimensionnel, la cellule de charge de tension de sensibilité croisée doit être plus petite.

③tension Taux de réponse des cellules de chargement

Le taux de réponse des cellules de charge de tension détermine la plage de fréquences de la cible à mesurer, il est donc nécessaire de maintenir des conditions de mesure non distorées dans la plage de fréquences admissible. En général, la réponse de la cellule de charge de tension a toujours un certain retard, mais si le temps de retard peut être plus court, ce sera mieux.

2) Sélectionnez la cellule de chargement de tension en fonction des caractéristiques techniques

La mesure de la tension à bande narque n'a généralement besoin que de mesurer la force de support sur le côté du rouleau de tension. Même si la force de support des deux côtés du rouleau de tension est mesurée, il est nécessaire de mesurer la somme des forces de support des deux côtés.

② La mesure de la tension du Broadband nécessite d'utiliser deux cellules de charge de tension pour mesurer les forces de support des deux côtés du rouleau de tension, fournissant la différence de force et la somme des deux côtés du rouleau de tension.

La mesure de la tension de déclencheur de Thick ne permet généralement que la bande et le rouleau de mesure d'avoir un petit angle de clapet, la bande fonctionne presque horizontalement et produisant à ce moment une force résultant presque verticale. La cellule de charge de tension de la série VBZ montée horizontalement est une sélection appropriée ou la cellule de charge de tension de la série HBZ installée verticalement est également OK. Cependant, la série HBZ est meilleure que VBZ de la vue d'installation mécanique.

④La mesure de la tension de déclenchement mince enveloppée à 90 est principalement horizontale / verticale, et la série HBZ avec une surface de montage de cellules de charge de tension à 45 ° est une sélection appropriée.
