Consignes générales d'installation du module de pesée

Nombre Parcourir:15001     auteur:Éditeur du site     publier Temps: 2014-12-25      origine:Propulsé

Appliquer la force àdes cellules de charge

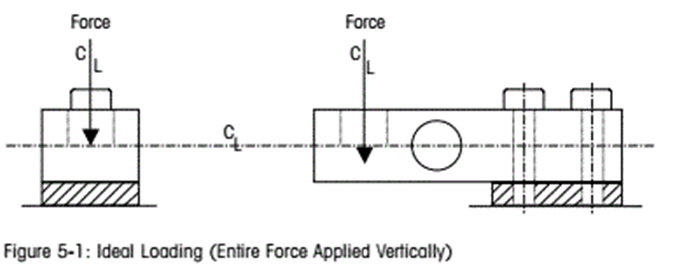

Les cellules de charge qui utilisent des jauges de contrainte sont suffisamment sensibles pour détecter de très petits changements de poids. La coche est de s'assurer qu'ils réagissent uniquement au poids que vous souhaitez mesurer, pas aux autres forces. Pour obtenir une lecture précise du poids, vous devez soigneusement contrôler comment et où le poids est appliqué à une cellule de pesée.Idéalement, une cellule de pesée doit être installée de sorte que la charge de la charge soit appliquée verticalement sur toute la plage de pesée (voir figure 5-1 )

TIM 图片 20180623112302

Pour atteindre cet idéal, le récipient de pesée et le support de la cellule de charge devraient être de niveau, parallèles et infiniment rigides. Lorsqu'une balance de réservoir et ses supports structurels sont conçus et installés avec soin, il est possible que la balance s'approche d'une charge idéale Lorsqu'une balance n'est pas installée correctement, plusieurs types de forets peuvent affecter sa précision. Les sections suivantes décrivent les problèmes de chargement couramment rencontrés dans l'application des balances de réservoir.

Chargement angulaire

Une charge angulaire se produit lorsqu'une force qui n'est pas parfaitement verticale est appliquée à une cellule de pesée.Cette force diagonale peut être définie comme la somme de sa composante verticale et de sa composante horizontale.Dans une application de module de pesage bien conçue, la cellule de pesée détectera le poids (force verticale) mais ne détectera pas la charge latérale (force horizontale)

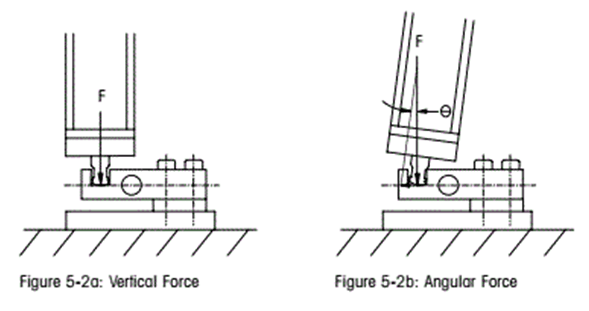

La figure 5-2a et la figure 5-2b montrent une application de module de pesage avec la cellule de pesage ancrée à une fondation. Sur la figure 5-2a, la force exercée par le réservoirs le poids est parfaitement vertical.Dans la figure 5-2b, la force est appliquée sous un certain angle.La composante verticale (F) de cette force angulaire est normale et détectée par le capteur de force; elle est égale à la force appliquée sur la figure 5 -2a. La composante horizontale (charge latérale) = F * Tangenteθ

TIM 图片 20180623112306

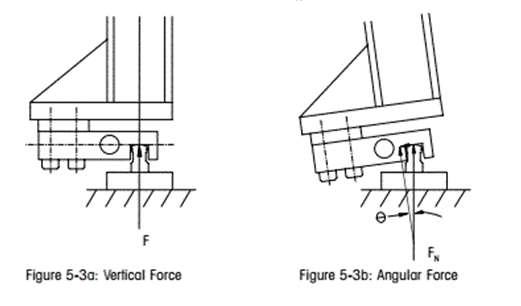

La figure 5-3a et la figure 5-3b montrent comment la charge angulaire affecterait une cellule de pesage ancrée au réservoir qui est pesé.La figure 5-3a montre une installation idéale avec un avant parfaitement vertical.Dans la figure 5-3a, la force ( FN) qui est normale à la cellule de pesée et détectée par celle-ci serait inférieure à la force verticale (F) appliquée à la charge ell dans l'installation idéale.Dans ce cas, FN = F * cosinus θ.

TIM 图片 20180623112310

Charge excentrique

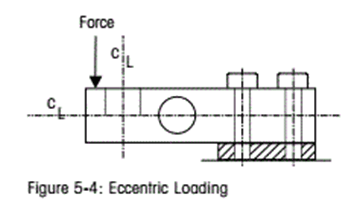

Une charge excentrique se produit lorsqu'une force verticale est appliquée à une cellule de pesée à un point autre que sa ligne médiane (voir figure 5-4) .Ce problème peut être causé par une dilatation et une contraction thermiques ou par un matériel de montage mal conçu.Vous pouvez éviter les excentriques problèmes de chargement en utilisant un système de modules de pesage qui compensera l'expansion et la contraction.

TIM 图片 20180623112315

Chargement latéral et d'extrémité

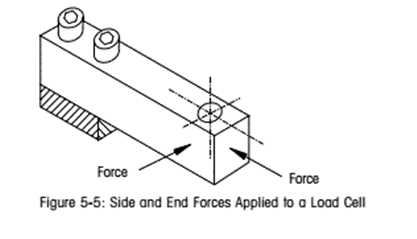

Le côté et la charge se produisent lorsque des forces horizontales sont appliquées sur le côté ou l'extrémité d'une cellule de charge (voir figure 5-5) .Elles peuvent être provoquées par l'expansion et la contraction thermiques, par un désalignement ou par le mouvement du navire en raison de la charge dynamique. les forces d'extrémité peuvent affecter la linéarité et l'hystérésis de la balance.Pour les applications de charge statique, utilisez un système de module de pesage avec une suspension à axe de charge à alignement automatique.

TIM 图片 20180623112457

Charge de torsion

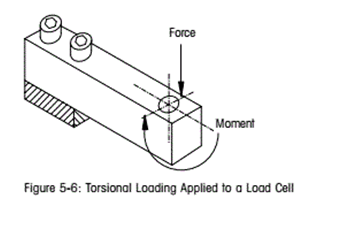

La charge de torsion se produit lorsqu'une force latérale tord une cellule de charge (voir figure 5-6) .Elle peut être causée par une déflexion structurelle, la dynamique du système, un mouvement thermique ou un désalignement du matériel de montage.La charge de torsion réduira un systèmes précision et répétabilité. Pour éviter ce problème, suivez toujours les directives de support structurel et d'installation appropriées, et utilisez un module de pesage qui compense le mouvement du réservoir.
