Comment fonctionne la cellule de charge?

cellules de charge à jauge de contrainte convertissent la charge agissant sur les en signaux électriques. La mesure se fait avec des motifs de résistance très faible appelées jauges de contrainte - cartes de circuits efficacement de petites flexibles. Les jauges sont collées sur une poutre ou un élément de structure qui se déforme lorsque le poids est appliqué, à son tour, la déformation de la jauge de contrainte. Comme la jauge de contrainte est déformée, il change de résistance électrique proportionnellement à la charge.

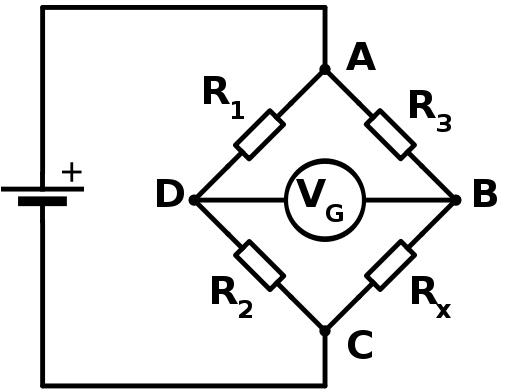

Les modifications apportées au circuit causé par la force est beaucoup plus petite que les changements causés par la variation de la température. La hausse des cellules de charge de qualité annulent les effets de la température en utilisant deux techniques. En faisant correspondre le taux d'expansion de la jauge de contrainte à la vitesse de dilatation du métal il est monté sur, une pression excessive sur les jauges peut être évité que le réchauffement de la cellule de charge et se refroidit. La méthode la plus importante de la compensation de température implique l'utilisation de plusieurs jauges de contrainte, qui répondent tous à une variation de température avec le même changement de résistance. Certains modèles de cellules de charge utilisent des jauges qui ne sont jamais soumis à aucune force, mais ne servent qu'à contre-balancer les effets de la température sur les jauges de mesure de force. La plupart des conceptions utilisent des jauges de contrainte 4, une partie en compression, une certaine tension de moins, ce qui maximise la sensibilité de la cellule de charge, et annule automatiquement l'effet de la température.

D'autres types de exist de cellule de charge qui ont demi-ponts (2 jauges de contrainte) ou des ponts quart, mais ils ont besoin de matériel supplémentaire pour fonctionner puisque vous devez remplir le pont pour obtenir des lectures les plus précises.
