Connaissez-vous l'électroniqueScaleSystem?

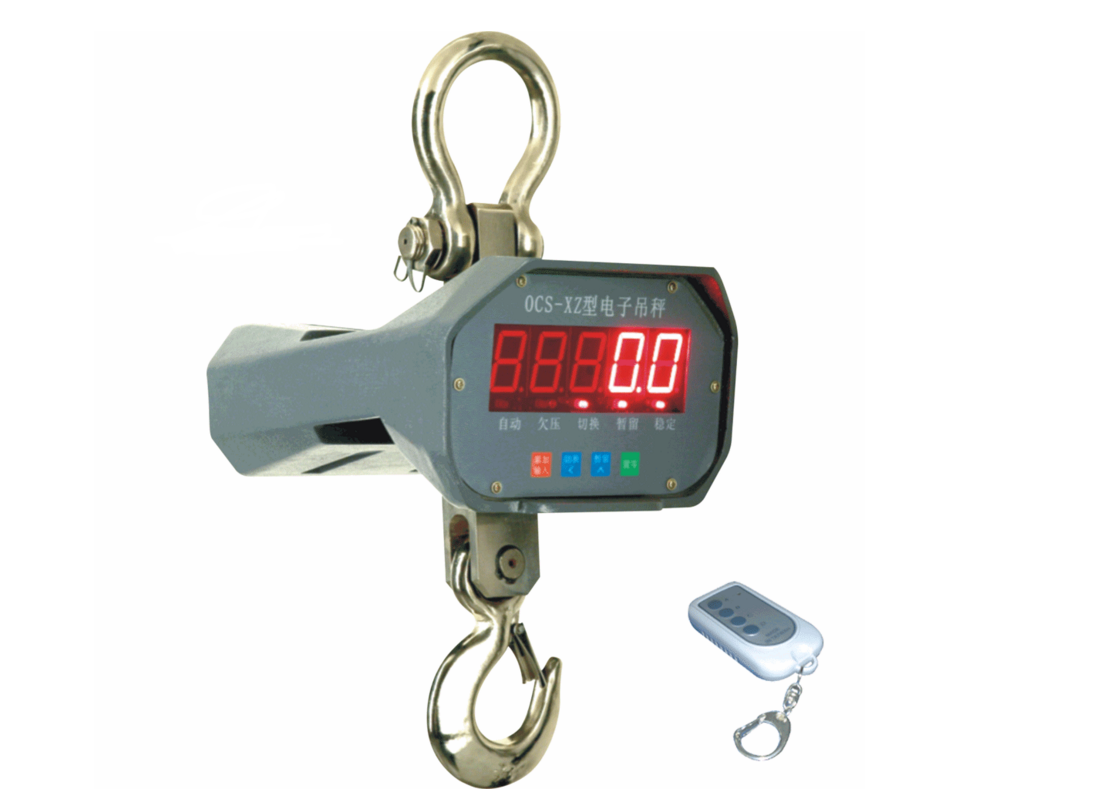

Le développement de la science moderne a mis en avant de nouvelles exigences en matière de technologie de pesage et de contrôle dans le processus de production. La balance électronique est un appareil de pesée et de mesure équipé de composants électroniques. Il a les caractéristiques de pesage rapide, de lecture pratique, de travail dans des conditions environnementales difficiles et de combinaison facile avec la technologie informatique pour réaliser l'automatisation de la technologie de pesage et le contrôle des processus. Par conséquent, il est largement utilisé dans les hôpitaux, les écoles, les entreprises, le transport d'énergie, le commerce et la science et la technologie. Etmini balance de grueest nécessaire dans la vie quotidienne.

Puisquela demande d'échelleaugmente, aujourd'hui nous allons faireintroduction des balances.

1.Système de balance électronique

Généralement,la balance électronique est principalement composée des parties suivantes:

(1) Le mécanisme porteur et le système de transmission de force, c'est-à-dire la plate-forme de pesage de la balance électronique. Ilest un système qui transmet le poids ou la force de l'objet au capteur de pesage, et comprend généralement: un support qui accepte l'objet à peser, une structure de pont-bascule et une gruehrelier les pièces de connexion et limiter le mécanisme d'absorption des chocs, etc .;

(2) La cellule de peséeest un composant de conversionconvertit la non-électricité (qualité) en un élément de conversion de l'électricité, qui convertit le poids ou la force agissant sur celui-cise basant surune certaine relation fonctionnelle (généralement une relation linéaire) en une quantité physique facile à mesurer (généralementélectricité,comme la tension, le courant ou la fréquence)

(3) L'instrument d'affichage universel est le circuit électronique (y compris l'amplificateur, le convertisseur à couteau D, etc.) et les pièces indicatrices (telles que l'affichage, l'impression, etc.) quimanipulerle signal de cellule de charge;

(4) L'alimentation est l'alimentation d'excitation avec une stabilité élevée au pont de mesure du capteur de force, qui peut être une alimentation régulée AC ou DC. Le capteur de pesage, le composant d'affichage, l'alimentation électrique et d'autres pièces, y compris l'analyse et le traitement du signal de poids, sont tous gérés par le CPU du composant central, collectivement appelé le contrôleur de balance électronique, qui est le centre de la balance électronique.

AOrdinaireLe système de balance électronique a une résolution utilisateur (ou nombre) de 1: 3000 à 1: 10000. Par exemple, une balance électronique pesant 5 kg et comptant 1: 10000 a une résolution de 0,5 g. Cette précision se réfère généralement à un compte externe. Pour garantir l'exactitude du comptage externe, les fabricants de balances électroniques ont souvent besoin de la résolution interne du système pour atteindre un ordre de grandeur plus élevé. Certaines normes indiquent que la précision de comptage du système interne doit être 20 fois supérieure à la précision de comptage externe, dans ce cas, la précision de comptage interne doit être de 1: 200 000.

Dans les applications de balance électronique, seule une petite partie de la gamme ADC est réellement utilisée. En général, la sortie pleine échelle de la cellule de charge est de 6 mV. La partie avant utilise un gain typique de 128 fois, et l'entréedel'ADC mesure 770 mV à pleine échelle. Par conséquent, avec une norme de 2,5 V comme référence, seulement 1/3 de la plage dynamique ADC est utilisé. L'ADC doit avoir une précision de comptage interne de 3 à 4 fois pour répondre aux exigences de performances du système. À ce stade, la précision de l'ADC doit être de 1: 800 000 ou 19 à 20 bits. Maintenant, nous pouvons facilement comprendre la complexité des exigences de traitement du signal.

2.Wprincipe de fonctionnementdepeséesystème

Le système de détection des instruments de pesage comprend principalement: un circuit d'amplification de détection, un circuit d'acquisition de données (conversion analogique / numérique), une unité centrale de traitement, un circuit de remise à zéro, une communication externe et un support d'alimentation. La fonction du circuit de détection d'amplification de détection est de convertir le signal de poids en un signal de tension micro-variable via le capteur à jauge de contrainte, et de l'amplifier en un signal de tension adapté à la puce de conversion analogique / numérique et d'effectuer une conversion A / N.

L'erreur systématique du compteur est principalement générée dans cette partie, donc la conception de cette partie estrelative àla précision de l'ensemble du système. L'unité centrale de traitement est responsable du contrôle du fonctionnement de l'ensemble du système et effectue le traitement des données, la correction automatique, la conversion automatique de la plage, le remplacement du capteur adaptatif et, enfin, transmet les données à afficher au système d'interface d'interaction homme-ordinateur. La communication externe fait référence à un circuit qui détecte les commandes et les donnéeslequeltransferts entre la CPU du système et la CPU du système d'interface homme-machine. Le système d'alimentation fournit une bonne alimentation pour un fonctionnement stable du système et fournit une puissance de pont en arc de haute précision.

3.Fmanged'eléchelle ectronique

(1) La pesée est pratique, la résolution est élevée et la valeur de pesée peut être affichée par des nombres, elle est donc pratique pour la transmission à longue distance de signaux, atteindre l'objectif de gestion centralisée et de contrôle automatique de la production.

(2) Haute précision;

(3) La vitesse de réponse du capteur est rapide, donc la vitesse de pesée est rapide;

(4) Bonne stabilité, petite usure mécanique, longueun servicevie et entretien pratique;

(5) De nombreux capteurs ont de bonnes performances d'étanchéité, de sorte qu'ils peuvent fonctionner dans des environnements difficiles;

(6) En raison de sa structure simple, il est de petite taille et léger.Maintenant leLes balances électroniques sont devenues le courant dominant du développement des instruments de pesage. Ils sont largement utilisés dans l'industrie, le commerce et d'autres domaines. Ils sont d'une grande importance pour l'amélioration du niveau de vie des gens, l'augmentation de la productivité du travail, la réduction de l'intensité du travail et la réduction des coûts.
